立體式冷庫是比較少見的，大多數冷庫是人工搬運，而立體式醫藥冷庫是實現智能化立體式全自動型冷庫，立體式醫藥冷庫建造相對來說比較復雜，造價也比較高，下面雪藝制冷小編就簡述一項關于立體式醫藥冷庫的設計方案，供大家參考，希望對您有所幫助。

系統概述

環境監測系統(EMS)的設計、施工圖紙?jiān)O(shè)計，所需的立體庫、陰涼庫、冷凍庫儀表傳感器提供、安裝及調試。

我們結合醫藥現行GSP、GMP認證的相關規定，有針對性地推出了醫藥行業溫濕度監測系統，以滿足醫藥生產、經營企業溫濕度監測符合GSP、GMP認證的有關規定，以便協助企業順利通過相關認證。通過建設一套穩定、可靠、實用，具有一定前瞻性和升級空間的溫濕度監管系統，以便更好的為廣大的醫藥生產、經營企業、醫藥監管部門在溫濕度監測方面提供更加全面、規范化的服務。

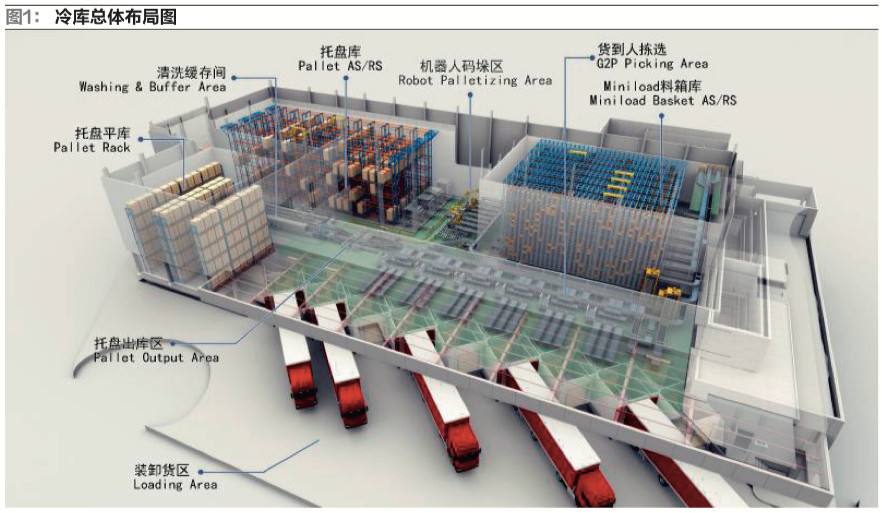

立體庫概況

本項目全部為GSP庫，放置貨物有：集團成品藥，集團外整貨，集團外零貨。各車間倉庫內成品騰出后空間用于GMP原輔料內外包材存放。

該庫由東西兩大部分組成；西側為1層，自動高架庫層高23.9m，占地面積4000平米。東側為四層，占地面積2000平米，第1層用于揀選及進出庫前區，第2、3、4層為平面庫。

整貨放入自動高架庫，散貨儲存在平面庫。自動高架庫:總貨位1.7萬托，標準托盤1.2m*1.0m。高架陰涼庫與高架常溫庫庫容比2:1，高架陰涼庫為封閉式，高架常溫庫與庫前區為敞開式，便于參觀。



具體工程內容

1.4.1系統控制：控制箱，內部元器件的采購及安裝，整體設備調試及上位機系統的監控畫面制作；

1.4.2 EMS環境監測：傳感器采購及安裝調試；

1.4.3弱電部分：涉及到自控設備的布管，排線，采購及安裝；

1.4.4系統驗收：系統調試，系統試運行，操作人員培訓。

1.4.5建立確認和驗證的文件和記錄，并以文件和記錄證明DQ/IQ/OQ/PQ達到預定標準目標。



中央監控系統軟件介紹

本系統監視軟件采用西門子WinCC Professional V13博途軟件開發，WinCC集生產自動化和過程自動化于一體，實現了相互之間的整合，這在大量應用和各種工業領域的應用實例中也已證明，包括：汽車工業、化工和制藥行業、印刷行業、能源供應和分配、貿易和服務行業、塑料和橡膠行業、機械和設備成套工程、金屬加工業、食品、飲料和煙草行業、造紙和紙品加工、鋼鐵行業、運輸行業、水處理和凈化、BA自動化等。



方案施工范圍說明

工程范圍：提供儀表、控制系統的軟件/硬件、編程調試及計算機化驗證等；

本自控系統工程主要范圍：本自控系統工程為交鑰匙項目（自控范圍內所有的軟硬件、編程、調試、儀表、電纜、橋架、線管、風閥執行器均由我方負責提供并安裝，注：其中所有涉及網絡的硬件及布線由甲方提供并實施）包括：

環境監測系統(EMS)的設計、施工圖紙?jiān)O(shè)計，所需的關鍵房間儀表傳感器提供、安裝及調試，其中若實際施工與URS有一定調整則由投標方根據招標方要求進行；

自控系統現場控制器、I/O模塊及配套機柜等的提供、安裝及調試；

系統軟件的設計實施、調試、工程設備資料圖紙?zhí)峁?/div>
